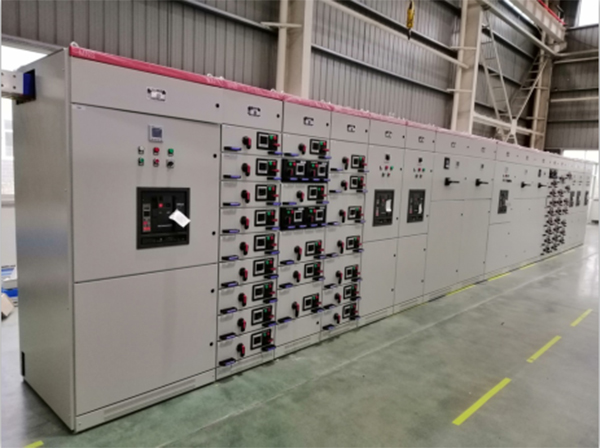

輸配電設備公司為您介紹高壓配電柜：

一般高壓配電柜的組成分為:

高壓進線柜/PT計量柜/避雷柜/母聯柜/變壓器柜/出線柜/電容補償柜高壓進線柜就是從電站過來的電源，首先進來的柜子，然后經過進線柜又分給各個用電設備或變壓器。

高壓計量柜 就是計算用電量的電能計量柜柜門要用鉛封鎖 由電業局鉛封，

母聯柜：當系統有兩路電源進線，且兩路互為備用時，需要將兩路電源的主母線進行聯通，聯通兩段母線的開關柜叫母聯柜，

注意：母聯柜與兩路進線柜一般禁止同時閉合，

電容補償柜：補償無功功率，提高電能質量，降低損耗，同時提供配電運行數據。

變壓器柜：內裝一臺20或50KVA的變壓器，那是供給變電所自己用電的變壓器。

提升柜：因?yàn)楦邏汗窀蛪汗癫煌?高壓柜的電氣間隙都要大于低壓柜,為了保證間隙,所以要加一臺這樣的提升柜(有的提升柜還加裝隔離開關)

出線柜：電源從此柜輸出，一般具有分?jǐn)唷⒏綦x作用和各種保護功能（過流、速斷、過壓、欠壓、零序、差動、堵轉等，可以根據被保護設備的需要來配置）。

PT柜：電壓互感器柜，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等,通過電壓互感器為操作系統提供100v左右工作電源通常這高壓配電柜是采用直流電源控制的，就是高壓配電柜的二次控制回路電源等級為-220V（直流220V），而直流屏就是供給它電源的。

高壓開關是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。
