電源治理設備的電氣基本知識

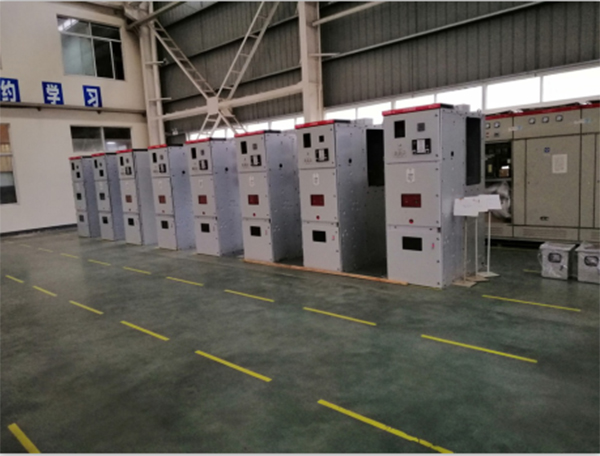

（1）高壓柜五防要求：

對固定柜要求為：

① 防誤拉、合斷路器；

② 防誤拉、全隔離開關；

③ 防帶電掛接地線；

④ 防帶接地線送電；

⑤ 防誤進入帶電間隔。

對手車柜要求為：

① 只有在工作/試驗位置手車才能合閘；

② 手車合閘后，手車無法移動；

③ 手車處于斷開位置時，接地開關才能合上；

④ 接地開關合閘時，手車無法移至工作位置；

⑤ 接地開關處于分閘位置時，是纜室手動或用通用工具無法打開。

（2）電氣輸配電設備三防要求及防污等級

（1） 防濕熱

（2）防鹽霧

（3）防霉菌

正常情況下，污染等級分為四級，級別越高，污染越重。（一般條件下，防污染等級達3級）

（3）母線排列順序及顏色

垂直母線由左右至右：A、B、C、N，直流母線正極在左、負極在右；上下布置的交流母線，由下至下為A、B、C、N，直流正極在上，負極在下。水平面置時，由柜后向柜前排列為A、B、C、N，直流母線正極在后，負極在前。

母線涂色：交流A-黃、B-綠、C-紅、PE-黃綠雙色N-淡蘭，直流正極為赭色，負極為蘭色。

注：N的排列為推薦順序，不一定強制執行。

（4）高壓短路沖擊電流

Ish=2.55I”

Ish=1.5I”

低壓短路時

Ish=1.84I”

Ish=1.091I”

當電流互感器動穩定倍數為K時，動穩定校驗條件√2K≥Ish，熱穩定倍數為KT且時間為t時，熱穩定校驗為（KTIe）2t≥IK2tima；Tima為假想時間等于短路切除時間再加0.05秒。

（5）低壓常見接地系統如下表

（6）指示燈及按鈕排列順序及顏色，指示燈安裝高度，電壓表電流表安裝位置

電源指示燈紅色在右（斷電），綠色在左（合閘），紅色（斷電）按鈕在綠燈下方，綠色（合閘）按鈕在紅燈正文，指示燈高度不宜超過2米，電壓表位左、電流表位右，電流表與互感器對應。

（7）斷路器的極限分?jǐn)嗄芰笆褂梅謹嗄芰Φ暮x

所謂極限分?jǐn)嗄芰?，指在此短路電流下，斷路器能夠分?jǐn)?，但會遭到?yán)重?fù)p壞，必須經過大修或者進行更換，才能繼續運行，使用分?jǐn)嗄芰χ冈诖穗娏飨?，斷路器?dāng)然 可分?jǐn)嚯娏?，分?jǐn)嗪罂刹唤?jīng)任何下理繼續工作，采用極限分?jǐn)嗄芰?，可降低造價，但分?jǐn)鄻O限電流后要更換或大修開關，這是其不足之處，但事實上很難發生短路， 即使短路電流也未必達到極限值。
