電源治理設備中置柜結構原理

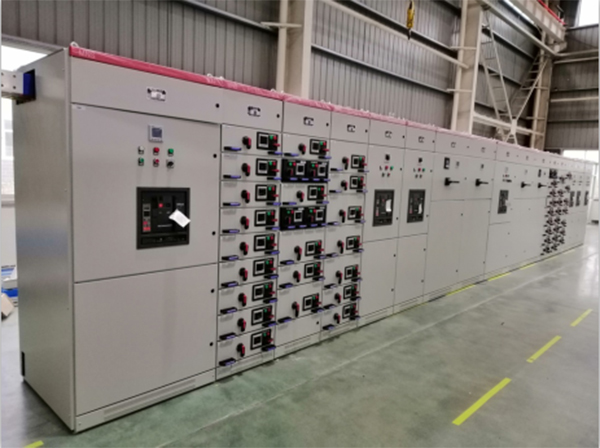

中置柜，全稱為金屬鎧裝中置移開式開關設備。屬于高壓配電裝置，Z高工作電壓3.6 / 7.2 / 12kV ，系三相交流50Hz單母線分段系統或雙母線分段系統的戶內成套配電裝置。用于接受和配3.6-12kV的網絡電能，并對電力電路實行控制保護、監視和測量。 中置式開關柜主要用于發電廠，中小型發電機的送電，電力系統二次變電所的受電、送電，工礦企事業單位的配電，以及大型高壓電動機的起動等。

高低結構與等高結構

標準的中置柜為高低結構，前側高度為2300mm，后側高度為1920mm；而等高結構前后高度一致。高低柜的母線為品字形布置，儀表室為獨立結構，可拆卸；等高柜母線為垂直一字形布置，儀表室與柜體為一體結構。等高結構比高低結構有更大的安裝空間，也便于制作和運行維護。

接地開關后置與中置

中置柜的接地開關有后置和中置兩種安裝方式。接地開關后置時，進行電纜施工或維護時，必須從中置柜的前側下柜門進入，不便于施工。輸配電設備中置柜的前后門都要與接地開關進行“五防”聯鎖。接地開關中置時，電纜施工或維護從后側下柜門進入。通常柜的下部前后兩側用鐵板隔開，前側無帶電導體，后門與接地開關進行“五防”聯鎖。
