電源治理設備介紹幾種環網柜

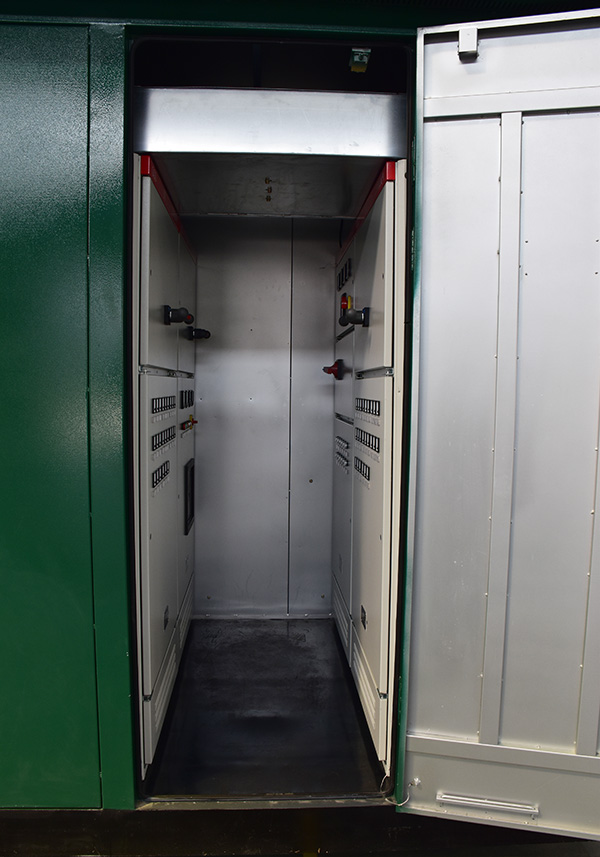

HXGN-10型

（H-環網柜；X-箱式；G-固定式；N-戶內）柜體結構是用鋼板彎制焊接組裝而成，防護等級IP2X。柜體上部為母線室，儀表室位于母線室的前部，用鋼板分隔。柜體中部為負荷開關室，負荷開關與其他元件之間設有絕緣隔板。對于電纜進出線柜，其柜底裝有可拆裝的活動蓋板；對于架空進出線柜，其柜頂可加裝母線通道或遮攔架。

HXGN-10系列空氣環網柜具有15種方案，其中01號方案為負荷開關熔斷器柜；02號方案為負荷開關柜，這兩種柜都設有接地開關；09號方案為計量柜。

該系列環網柜的外殼采用鋼板彎制，螺釘緊固組裝而成的金屬全封閉結構。柜體由4根立柱，上蓋板，下底板，前面板，后背板，側板等組成。負荷開關柜正面有上下兩塊用螺釘固定的門；負荷開關熔斷器柜正面則有3塊門板。門上有觀察窗，可觀察負荷開關和接地開關所處的位置；柜與柜之間母線連接為梅花觸頭插接形式，母線配有絕緣護套管。柜的頂部可根據用戶要求，增設儀表箱。

輸配電設備環網柜中安裝的負荷開關為產氣式的，無油無毒；配備的手動，電動操作機構為扭力彈簧儲能機構，結構簡單，操作力小。

負荷開關，接地開關及正面板之間設有機械聯鎖裝置，它們之間的操作關系如下：

1）接地開關合閘后，負荷開關不能操作，正面板可以打開；

2）接地開關分閘后，負荷開關可以操作，正面板不能打開；

3）負荷開關分閘后，接地開關可以操作，正面板可以打開；

4）負荷開關合閘后，接地開關不能操作，正面板不能打開。

GE型

這是一種引進型號，它采用SF6負荷開關。操作機構為彈簧儲能式，具有快合快分裝置，分閘機構是在合閘動作中自動拉伸彈簧進行儲能的，通過分閘線圈或HRC熔絲控制（擊發）脫扣。

SF6為負荷開關，氣箱采用不銹鋼激光焊接，完全密閉焊接，不存在任何漏氣點和密封墊圈；其中8DJ20為不可擴展共氣箱結構；8DH10為可擴展式；采用模塊化設計，滿足各種終端型和環網型用戶的需求。具有結構緊湊、占地面積小、免維護等優點。
