江蘇母線的相序排列及涂色，當設計無要求時應符合下列規定：

1、上、下布置的交流母線，由上至下排列為A、B、C相；直流母線正極在上，負極在下；

2、水平布置的交流母線，由盤后向盤前排列為A、B、C相；直流母線正極在后，負極在前；

3、面對引下線的交流母線，由左至右排列為A、B、C相；直流母線正極在左，負極在右；

母線的涂色：交流，A相為黃色、B相為綠色、C相為紅色；直流，正極為赭色、負極為藍色；在連接處或支持件邊緣兩側10mm以內不涂色。

母線在絕緣子上安裝應符合下列規定：

1、金具與絕緣子間的固定平整牢固，不使母線受額外應力；

2、交流母線的固定金具或其他支持金具不形成閉合鐵磁回路；

3、除固定點外，當母線平置時，母線支持夾板的上部壓板與母線間有1～1.5mm的間隙；當母線立置時，上部壓板與母線間有1.5～2mm的間隙；

4、智能母線的固定點，每段設置1個，設置于全長或兩母線伸縮節的中點；

5、母線采用螺栓搭接時，連接處距絕緣子的支持夾板邊緣不小于50mm.

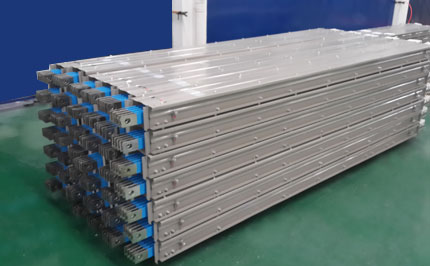

封閉、插接式母線組裝和固定位置應正確，外殼與底座間、外殼各連接部位和母線的連接螺栓應按產品技術文件要求選擇正確，連接緊固。
