江蘇橋架介紹電纜橋架分類

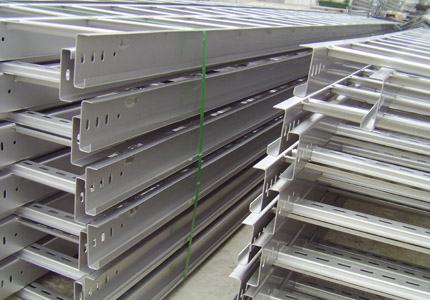

電纜橋架按材質可分類：鍍鋅橋架、不銹鋼橋架、鋁合金橋架、防火橋架、噴塑橋架、熱鍍鋅橋架。由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂（臂式支架）、吊架等構成具有密接支撐電纜的剛性結構系統稱為電纜橋架（簡稱橋架）。

電纜橋架的組成結構應滿足強度、剛度及穩定性要求，且應符合下列規定：

①橋架的承載能力不得超過使橋架Z初產生永，久變形時的Z大荷載除以安全系數為1.5的數值；

②梯架、托盤在允許安全工作載荷作用下的相對撓度值，鋼制不宜大于1／200；鋁合金制不宜大于1／300；

③鋼制托臂在允許承載下的偏斜與臂長比值不宜大于1／100；

④核電廠安全級電路電纜橋架應滿足抗震Ⅰ類物項設計要求，應同時采用運行安全地震震動和極，限，安，全地震震動進行抗震設計。
