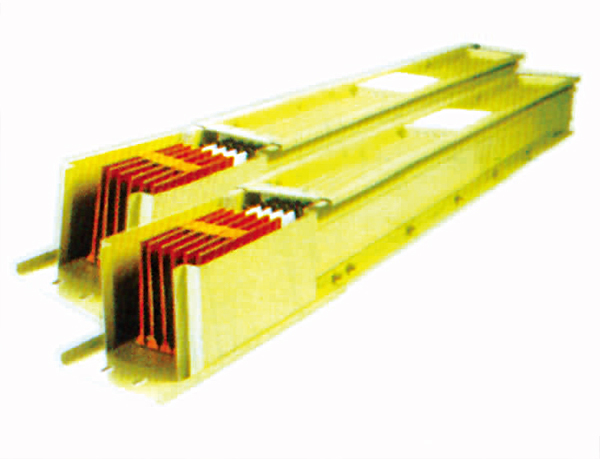

高強密集型銅鋁復合母線槽系統適用范圍:

高強密集型母線槽適用于額定電1000V以下、額定工作電流250A~500OA, 頻率50~60HZ的輸配電系統。該系列產品已全部通過"CQC"質量認證中心的嚴格認證。

高強密集型母線槽結構性能:

1)、體積小、結構緊湊, 外殼采用冷軋薄鋼一次冷軋成瓦楞型波紋槽結構, 整體組裝后形成高強型管狀結構, 可大大增強母線槽系統的強度(6M直線居中施加70Kq壓力, 撓度小于15mm); 且母線導體通長固定于外殼瓦楞槽中, 也增強了系統的動熱穩定性?？蓮氐捉鉀Q施工現場大跨距安裝的難題。

2)、散熱性能優、載流量大, 抗短路電流高。瓦楞型蓋板展開面積大, 具有較好“散熱片"效果, 每根母排均與外殼直接緊貼, 有利于熱量的直接散發和各相間的均勻散熱。

3)、可配置成三相四線(蓋板為四根瓦楞槽), 三相五線(蓋板為五根瓦楞槽)。其五線制外殼很具特色, 特別的PE小槽使PE線直接卡制與母線槽外殼, 直接達到PE與外殼的電氣連通, Z大限度的保障操作者的安全。

4)、采用標準配置的單臂鎖緊接頭器, 連接可靠方便。

5)、可方便地設置饋電插口, 上下兩面均可同時設置, 且不降低其抗彎強度。
