江蘇橋架介紹抗震支吊架分類及布置

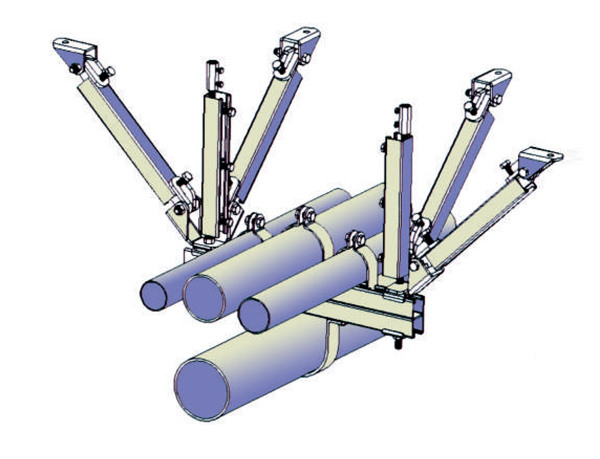

抗震支吊架可在地震中給予機電各系統充分保護，可用于抵抗來自水平及垂直方向的地震力的破壞。根據所保護機電系統的不同， 抗震支吊架可分為管道抗震系統、風管抗震系統和電氣（包括電氣線管、線槽及橋架）抗震系統。

管道抗震系統的布置原則

（ 1 ） 管道抗震加固側向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線，橫向吊架間距Z大不得超過 12m ； HDPE 等非剛性材質的管線，橫向吊架間距Z大不得超過 6m 。

（ 2 ） 管道抗震加固縱向間距要求為：溝槽連接管道、焊接鋼管、釬焊銅管等剛性材質的管線，縱向吊架間距Z大不得超 24m ； HDPE 等非剛性材質的管線，橫向吊架間距Z大不得超過 12m 。

風管抗震系統的布置原則

（ 1 ） 普通剛性風管側向抗震吊架的Z大間距為 9m ，普通剛性風管縱向抗震吊架的Z大間距為 18m 。

（ 2 ） 玻璃纖維、塑料和其他非剛性材質風管的側向抗震吊架，Z大間距為 4.5m ，縱向Z大間距為 9m 。

1.2.3 電氣抗震系統的布置原則

（ 1 ） 剛性電氣線管、線槽及橋架側向抗震Z大間距不得超過 12m ，縱向抗震Z大間距不得超過 24m 。

（ 2 ） 非剛性材質電氣線管、線槽及橋架橫向抗震Z大間距不得超過 6m ，縱向Z大間距不得超過 12m 。

抗震計算原則

抗震支吊架系統的安裝形式及布置原則都是依據嚴格的力學計算結果確定的， 地震力的計算必須滿足規范要求。
